Ar gyfer systemau arolygu gweledigaeth AOI pen uchel, mae gwastadrwydd yn llawer mwy na dangosydd derbyniad ffatri syml. Mae'n gwasanaethu fel y meincnod sylfaenol ar gyfer y set gyfan o leoli optegol, caffael delwedd a mesur dimensiwn. Mae llawer o weithgynhyrchwyr offer golwg yn dod ar draws problem ddyrys yn ystod cydosod a chomisiynu: mae'r paramedrau gwastadrwydd yn bodloni'r manylebau ar luniadau, ond mae ystumiad delwedd graddiant a drifft cyson o raddnodi cyfesurynnau yn digwydd ar ôl y cydosod peiriant cyfan. Nid meddalwedd optegol na chamerâu yw'r achos sylfaenol fel arfer, ond y bwlch ansawdd mewn prosesau lapio sylfaen. Dim ond gwastadrwydd macro derbyniol y mae carreg gyffredin yn ei gyflawni, tra bod AOI pen uchel yn gofyn am feincnod planar nanoscale parhaus ardal lawn, unffurf microsgopig. Dyma'r rheswm craidd pam mae seiliau gwenithfaen wedi'u lapio'n fanwl gywir yn dod yn gydrannau safonol ar gyfer offer gweledigaeth premiwm.
1. Lapio manwl: gwahaniaethu gwastadrwydd macro o feincnod micro ardal lawn
Mae prosesu cerrig confensiynol yn canolbwyntio ar gwastadrwydd macrosgopig arwynebau mawr yn unig, gan anwybyddu mân doniadau lleol a chrychdonnau lapian. Gall hyn fod yn dderbyniol ar gyfer dyfeisiau arolygu cyffredinol, ond eto mae systemau gweledigaeth AOI yn dal delweddau picsel wrth picsel. Mae crychdonnau bach ar yr wyneb sylfaen yn trosi'n wyriadau llwybr optegol, gan arwain at gywirdeb mesur anghyson ar draws gwahanol feysydd o fewn y maes golygfa.
Gyda chefnogaeth crefftwyr gyda dros ddeng mlynedd ar hugain o brofiad lapio dwylo a llifanwyr CNC mawr, mae gwenithfaen du UNPARALELED® yn mabwysiadu lapiad manwl haenog cynyddol. Nid yw'r broses beiriannu yn llyfnhau'r wyneb yn unig, ond yn cywiro'r micro-dopograffeg yn barhaus ar draws y garreg gyfan yn wag i ddileu crychdonnau lleol a gwahaniaethau uchder. Mae lapio yn cael ei wirio mewn cyfnodau ar wahân, gan drosglwyddo o falu garw a malu lled-orffen i lapio tra-fanwl nanoscale. Mae arwyneb gweithio cyfan y sylfaen yn ffurfio awyren gyfeirio barhaus ac unffurf. Hyd yn oed ar gyfer canolfannau maint mawr, gellir cynnal gwastadrwydd ardal lawn gyson i fodloni sganio a delweddu ystod eang o offer golwg ac atal bylchau cywirdeb ar draws gwahanol feysydd arolygu.
2. synergedd o ddeunydd crai a'r broses lapio i osgoi adlam anffurfiannau ôl-lapping
Mae rhai gweithgynhyrchwyr yn mabwysiadu carreg gyda straen mewnol heb ei ryddhau. Hyd yn oed os yw gwastadrwydd yn cwrdd â safonau dros dro yn syth ar ôl lapio, mae'r awyren gyfeirio yn adlamu ac yn anffurfio'n raddol ar ôl lleoli neu ddod i gysylltiad â chynnydd tymheredd a dirgryniad offer, gan achosi dirywiad cyflym mewn gwastadrwydd. Mae adlam anffurfiad o'r fath yn anodd ei ganfod yn gyflym ar offer gweledigaeth a bydd yn codi cyfraddau archwilio ffug yn araf.
Mae UNPARALELED yn perfformio heneiddio hirdymor a gosod statig ar fylchau gwenithfaen i ryddhau straen mewnol brodorol yn llawn. Yna gwneir peiriannu a lapio gam wrth gam, gyda chylchoedd sefydlogi wedi'u cadw rhwng pob gweithdrefn waith. Dim ond ar ôl i'r swbstrad gyrraedd cyflwr sefydlog y mae'r cam lapio tra-fanwl terfynol yn cychwyn. Ar ôl lapio, cedwir y darn gwaith yn statig a'i ailfesur mewn gweithdy tymheredd cyson a gwrth-sioc. Dim ond ar ôl i unrhyw duedd adlam gwastadrwydd gael ei gadarnhau y bydd yn symud ymlaen i archwiliad ffatri. Mae'r broses hon yn gwarantu bod yr awyren gyfeirio orffenedig yn aros yn sefydlog ar ôl ei lapio ac nad oes unrhyw adlam gwastadrwydd yn digwydd yn ystod gweithrediad AOI hirdymor, gan ddiogelu meincnod arolygu gweledigaeth barhaus.
3. Gwirio mesureg trwy gydol y llif gwaith lapio, yn lle samplu ar hap o'r rhannau gorffenedig
Mae gwastadrwydd dibynadwy yn dibynnu ar baru offer arolygu manwl. Mae llawer o weithfeydd prosesu ond yn cynnal hapwiriadau syml ar gynhyrchion gorffenedig gyda phwyntiau mesur cyfyngedig, gan fethu â dal diffygion lleol ar arwynebau gweithio. Mae canolfannau AOI pen uchel yn gofyn am ddilysu ardal lawn, a rhaid cynnwys arolygiad metroleg ym mhob cam o'r broses lapio.
Gan ddilyn yr egwyddor na ellir cynhyrchu'r hyn na ellir ei fesur, mae UNPARALELED yn defnyddio offer mesureg o'r radd flaenaf gan gynnwys ymyrwyr laser, lefelau electronig WYLER o'r Swistir a mesuryddion deialu Mahr Almaeneg ar gyfer sganio aml-bwynt parhaus yn ystod lapio i ddal tonnau cynnil ar arwynebau gweithio. Mae gan bob offeryn mesur dystysgrifau graddnodi dilys, a gellir olrhain gwerthoedd mesur i sefydliadau metroleg cenedlaethol. Mae gwastadrwydd yn cael ei farnu yn unol â safonau mesureg trachywiredd byd-eang megis DIN, ASME a JIS. Yn hytrach na chanolbwyntio ar ddarlleniadau un pwynt yn unig, asesir cyfuchlin gyffredinol yr arwyneb gweithio i sicrhau bod canlyniadau lap yn bodloni lleoliad cydgysylltu manwl uchel offer gweledigaeth premiwm.
4. Micro-ansawdd yr arwyneb lapped wedi'i addasu i gydosod modiwlau optegol
Mae sylfaen AOI yn gweithredu nid yn unig fel llwyfan dwyn ond hefyd fel meincnod cydosod a rennir ar gyfer cromfachau optegol, camau modur llinellol a chynulliadau ffynhonnell golau. Mae micro-crafu, pyllau ac allwthiadau gronynnau ar yr wyneb sylfaen yn gwanhau gosod modiwlau, gan greu bylchau cydosod anwastad a chyflwyno gwyriadau optegol yn anuniongyrchol. Mae lapio rheolaidd yn dueddol o adael gweadau peiriannu sy'n arwain at ffitio cydrannau gwael ar ôl cydosod.
Mae lapio tra-fanwl yn cynhyrchu arwyneb trwchus gyda garwder isel ac yn lleihau micro-ddiffygion ar yr wyneb. Mae gwenithfaen heb ei ail yn cynnwys gwead trwchus a mandylledd isel. Ar ôl lapiad manwl gywir, nid yw'r arwyneb gweithio yn cynnwys unrhyw ronynnau rhydd. Gall cydosodiadau optegol a chamau symud ffitio'r awyren gyfeirio yn agos yn ystod y gwasanaeth. Mae'r arwyneb cyswllt unffurf a sefydlog ar gyfer cynulliad yn sicrhau cyfesurynnau mowntio unedig o'r system weledigaeth gyfan, yn torri gwallau ychwanegol a ddaw yn sgil y cynulliad, ac yn cadw camerâu, camau symud a darnau gwaith dan brawf mewn safleoedd optegol cymharol rhagosodedig i gefnogi caffael delwedd manwl uchel.
5. Lapio ardal lawn ar gyfer canolfannau maint mawr i gwrdd â gofynion AOI fformat eang cenhedlaeth newydd
Mae offer AOI pen uchel cenhedlaeth newydd yn cynnwys ehangu lled sganio. Mae rheoli gwastadrwydd ardal lawn o sylfeini maint mawr yn dod yn fwy heriol yn esbonyddol. Mae workpieces carreg mawr yn tueddu i ystof ar y ddau ben neu suddo yn y canol yn ystod lapio, gan wneud gwastadrwydd unffurf ar draws y panel cyfan yn anodd ei gyflawni. Mae gwaelodion sbleis yn dioddef o uchder grisiau ar uniadau, gan ddifetha'r meincnod optegol yn uniongyrchol.

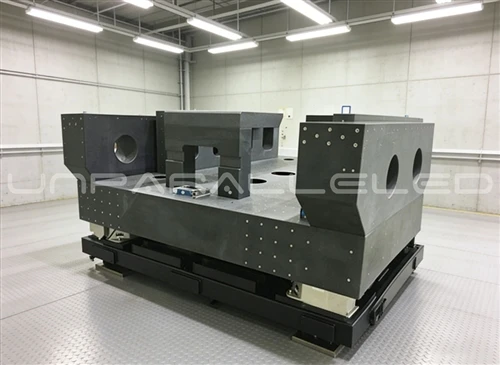

Gyda llifanu hynod fanwl iawn a chynhwysedd peiriannu un darn 20-metr, mae UNPARALELED yn gwireddu lapiad integredig o seiliau gwenithfaen mawr monolithig ac yn dileu diffygion meincnod a achosir gan splicing. Mae newidiadau cyfuchlin pellter hir yn cael eu monitro mewn amser real yn ystod lapio i reoli uniondeb a gwastadrwydd gweithfannau hir, gan sicrhau meincnodau parhaus a sefydlog o un pen i'r llall o fyrddau mawr. Mae'n addas ar gyfer archwiliad pecynnu PCB a lled-ddargludyddion fformat eang ac mae'n cynnal meincnodau planar sefydlog yn ystod senarios sganio ystod eang.
Casgliad
Ar gyfer offer gweledigaeth AOI pen uchel, mae gofynion gwastadrwydd yn mynd ymhell y tu hwnt i fodloni manylebau papur. Yr hyn sydd ei angen yw awyren gyfeirio sefydlog hirdymor, barhaus ardal lawn gyda micro-dopograffeg ardderchog. Gyda llapio manwl gywirdeb cynyddol, lleddfu straen rhagataliol, dilysu mesureg proses lawn, ansawdd micro-wyneb premiwm a lapio integredig ar gyfer darnau gwaith mawr, mae seiliau gwenithfaen UNPARALELED yn troi manylebau gwastadrwydd yn berfformiad diriaethol. Maent yn bodloni gofynion cydosod a delweddu llym offer arolygu golwg pen uchel ac yn darparu cludwyr meincnod dibynadwy ar gyfer AOI premiwm mewn diwydiannau lled-ddargludyddion a PCB.
