Ar gyfer cynhyrchion gwenithfaen tra-fanwl, ni chrëir cywirdeb terfynol ar y mesuriad olaf. Mae'n ganlyniad dewis deunydd, strategaeth peiriannu, techneg lapio, rheolaeth amgylcheddol, gallu metroleg, profiad gweithredwr, a rheoli ansawdd proses lawn yn gweithio gyda'i gilydd.
Yn UNPARALELED®, mae pob cydran gwenithfaen manwl gywir yn cael ei gynhyrchu a'i wirio yn erbyn lluniad y prosiect, gofynion technegol, a safon arolygu, ac fe'i cefnogir gan ddogfennaeth ansawdd y gall y cwsmer ei hadolygu cyn ei hanfon. Mae'r erthygl hon yn esbonio sut mae einrheoli ansawdd gwenithfaen manwlgwaith system - o garreg amrwd i'r arolygiad terfynol.
Pam mae rheoli ansawdd yn penderfynu ar y cywirdeb terfynol
Mae sylfaen gwenithfaen yr un mor ddibynadwy â'r broses a'i cynhyrchodd. Gall dwy gydran wedi'u torri o'r un garreg ddod i ben â gwastadrwydd gwahanol, paraleliaeth, a sefydlogrwydd hirdymor os yw eu camau lleddfu straen, malu ac archwilio yn wahanol. Dyna pam mae ansawdd yn UNPARALELED yn cael ei reoli fel proses, nid fel gwiriad terfynol unigol: mae pob cam yn cael ei reoli, ei gofnodi, a'i ddefnyddio i ddiogelu cywirdeb y cam nesaf.
Y llif rheoli ansawdd naw cam
Mae pob prosiect yn dilyn yr un dilyniant disgybledig, wedi'i raddio i faint a goddefgarwch y gydran.
| Cam | Llwyfan | Beth sy'n digwydd |
|---|---|---|
| 1 | Dethol deunydd crai | Mae gwenithfaen du dwysedd uchel yn cael ei sgrinio am ddwysedd, strwythur grawn, a diffygion mewnol, yna ei farcio a'i olrhain fesul swp. |
| 2 | Peiriannu garw | Mae ffurf, safleoedd twll, a rhyngwynebau neilltuedig wedi'u peiriannu'n fras i'r lluniad gyda lwfans ar ôl ar gyfer gorffen. |
| 3 | Sefydlogi straen | Rhyddheir straen mewnol a rheolir dilyniant y gweithrediadau cyn creu arwynebau manwl gywir. |
| 4 | Gorffen peiriannu | Mae'r allwedd, y canllaw, y mowntio a'r wynebau mewnosod wedi'u peiriannu gorffen ac wedi'u seilio ar wastadrwydd, uniondeb, paraleliaeth, a goddefiannau perpendicularity. |
| 5 | Lapio dwylo | Mae'r micronau olaf yn cael eu tynnu gan lapio llaw medrus a gorffeniad manwl gywir i gyrraedd gwastadrwydd terfynol. |
| 6 | Arolygiad geometrig | Mae geometreg yn cael ei gwirio mewn ardal a reolir gan dymheredd a lleithder gydag offerynnau olrheiniedig wedi'u graddnodi. |
| 7 | Mewnosod a rhyngwynebau | Mae llewys dur, mewnosodiadau wedi'u edafu, canllaw a rhyngwynebau aer-dwyn, a rhannau cydosod yn cael eu gosod a'u peiriannu i osod goddefgarwch. |
| 8 | Glanhau, amddiffyn, llong | Mae cydrannau'n cael eu glanhau, yn llawn lleithder ac amddiffyniad sioc, a'u hallforio gyda'r dogfennau gofynnol. |
| 9 | Adroddiad terfynol a dogfennau | Rhyddhau yn erbyn adroddiad arolygu terfynol, y gallu i olrhain calibradu, a'r pecyn dogfennaeth dosbarthu llawn. |

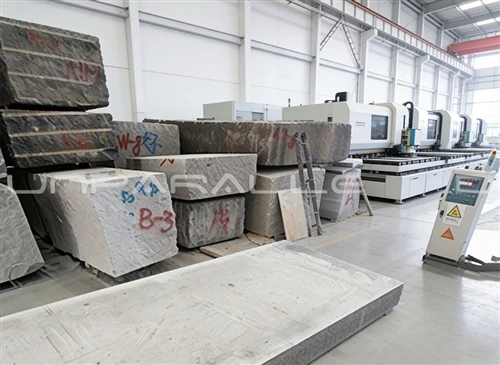

1. Dethol deunydd crai a rheoli blociau cerrig
Dechreuwn gyda'r garreg ei hun. Dim ond gwenithfaen du dwysedd uchel gyda dwysedd diffiniedig (fel arfer tua 3,100 kg / m³) a strwythur grawn mân, unffurf a dderbynnir, a chaiff pob bloc ei archwilio am ddiffygion mewnol megis craciau, gwythiennau, ac amrywiad lliw cyn iddo gyrraedd cynhyrchiant. Mae blociau'n cael eu marcio a'u holrhain yn gorfforol fel y gellir olrhain y deunydd mewn cydran orffenedig yn ôl i'w swp - yr un olrhain ag sydd ei angen ar OEM ar gyfer ei archwiliadau cyflenwyr ei hun.
2. Peiriannu garw i'r llun
Mae'r bloc wedi'i lifio a'i beiriannu'n fras i'r llun: mae ffurf gyffredinol, safleoedd twll, a rhyngwynebau neilltuedig yn cael eu creu gyda lwfans deunydd ar ôl ar gyfer gorffen yn ddiweddarach ac ar gyfer rhyddhau straen. Mae cydrannau mawr yn cael eu trin ar ganolfannau peiriannu gantri CNC aml-ben, felly nid yw maint byth yn rheswm i gyfaddawdu'r broses.
3. Sefydlogi straen a rheoli prosesau
Mae carreg naturiol yn cario straen mewnol. Ar ôl peiriannu garw, rydym yn caniatáu i'r deunydd sefydlogi a rheoli dilyniant gweithrediadau a pharamedrau torri, fel bod straen gweddilliol yn cael ei ryddhau cyn i'r arwynebau manwl gael eu creu. Dyma sy'n amddiffyn y gydran rhag symudiad araf, allan o oddefgarwch ar ôl iddo adael y ffatri.
4. Gorffen peiriannu arwynebau critigol
Wynebau allweddol-canllaw mowntio wynebau, mowntio ac arwynebau cyfeirio, a mewnosod wynebau-yn gorffen-peiriannu ac yn ddaear i'r goddefiannau ar y llun. Mae gwastadrwydd, uniondeb, cyfochrogrwydd, a pherpendicwlar wedi'u sefydlu yma, a chaiff pob arwyneb critigol ei wirio cyn i'r rhan symud ymlaen.
5. Lapio â llaw a gorffen yn fanwl
Mae'r micronau olaf o fflatrwydd yn cael eu tynnu â llaw. Mae ein technegwyr lapping yn gweithio yn ôl teimlad, profiad, ac ymarfer hir, gan ddarllen yr wyneb trwy'r sgraffiniol a'r plât lapio i gyrraedd gwerthoedd y mae peiriannau yn anaml yn eu cyflawni. Mae eu sgil yn ased gweithgynhyrchu gwirioneddol - ond rydym yn ei drin fel crefftwaith, nid fel tystiolaeth. Yr hyn y mae'r cwsmer yn ei dderbyn bob amser yw'r canlyniad mesuredig: y gwerthoedd a gofnodwyd yn yr adroddiad arolygu yn erbyn y goddefiannau ar y llun, wedi'u cynhyrchu gyda dulliau diffiniedig, offerynnau wedi'u graddnodi, ac amodau rheoledig.
6. Archwiliad geometrig mewn amodau rheoledig
Mae mesur manwl yn ddiystyr heb reolaeth amgylcheddol, felly mae geometreg derfynol yn cael ei gwirio mewn ardal arolygu a reolir gan dymheredd a lleithder. Mae arolygwyr hyfforddedig yn gwirio gwastadrwydd, uniondeb, paraleliaeth, perpendicularity, garwedd arwyneb, safleoedd twll, a rhyngwynebau cydosod gan ddefnyddio offerynnau wedi'u graddnodi sy'n cynnwys offer Mahr, Mitutoyo, WYLER, a Renishaw. Dyma lle hefydgraddnodi plât wyneb gwenithfaenac mae safonau cyfeirio yn cefnogi mesur dibynadwy, ailadroddadwy.
7. Mewnosod, edafedd, a rhyngwynebau cydosod
Anaml y bydd gwenithfaen manwl yn cyrraedd fel carreg noeth. Rydyn ni'n gosod llewys dur wedi'u mewnosod, mewnosodiadau wedi'u edafu, rhyngwynebau canllaw, rhyngwynebau aer-dwyn, a rhannau cydosod, ac yn peiriannu eu tyllau mowntio a'u hwynebau cyfeirio i oddefgarwch lleoliad - felly mae'r gydran yn barod i gael ei chydosod yn eich peiriant, nid yn syml yn barod i gael ei hystyried.
8. Glanhau, amddiffyn, pecynnu, a llongau allforio
Mae cydrannau gorffenedig yn cael eu glanhau a'u hamddiffyn, yna'n llawn yr amddiffyniad lleithder a'r amddiffyniad sioc y mae rhannau manwl eu hangen ar gyfer cludiant pellter hir. Maent yn cael eu sychu, eu clustogi a'u hamddiffyn, a'u cludo gyda'r ddogfennaeth allforio y mae ei hangen ar y gyrchfan - gyda chymorth gosod ar y safle ar gael lle mae ei angen ar raglen.
9. Adroddiad arolygu terfynol, olrhain calibradu, a dogfennau cyflwyno
Cyn eu hanfon, mae pob cydran yn cael ei rhyddhau yn erbyn adroddiad arolygu terfynol a'r dogfennau cyflwyno ategol: canlyniadau dimensiwn a geometrig, gwybodaeth berthnasol, olrhain graddnodi ar gyfer yr offerynnau a ddefnyddir, a'r dogfennau pacio a chludo sydd eu hangen ar y cwsmer. Mae popeth y byddai rheolwr ansawdd, peiriannydd neu archwilydd yn gofyn amdano yn cael ei baratoi fel safon, nid ar gais.
Y gallu mewnol y tu ôl i'r broses
Cefnogir y llif uchod gan alluoedd a adeiladwyd yn benodol ar gyfer gwaith gwenithfaen mawr, manwl-gywir:
- Tua 10,000 m² o weithdy a reolir gan dymheredd a lleithder
- Amgylchedd cydosod pwrpasol a reolir gan dymheredd a lleithder, sy'n gydnaws ag ystafell lân
- Offer archwilio o frandiau metroleg Mahr, Mitutoyo, WYLER, Renishaw, a metroleg eraill
- Calibradu ac olrhain a reolir ar gyfer offerynnau arolygu
- Archwilio gwastadrwydd, sythrwydd, paraleliaeth, perpendicularity, garwedd, safleoedd tyllau, a rhyngwynebau cydosod
- Gallu peiriannu ac archwilio ar gyfer gwelyau gwenithfaen mawr, llwyfannau manwl, a chynulliadau cymhleth
- Pecynnu llym, amddiffyn sioc, amddiffyn lleithder, a gweithdrefnau danfon allforio
Dogfennaeth sy'n caniatáu ichi wirio, nid dim ond ymddiried
Yn nodweddiadol mae cwsmeriaid diwydiannol angen lluniadau, manylebau cynnyrch, data arolygu, a dogfennau technegol eraill er mwyn gwerthuso cyflenwr - felly rydyn ni'n eu darparu. Ar gyfer pob prosiect gallwn gyflenwi'r adroddiad arolygu, manylion deunydd, olrhain graddnodi, a dogfennaeth pecynnu a chludo, gan roi'r dystiolaeth sydd ei hangen ar rolau peirianneg, gweithrediadau a chaffael i gymhwyso'r gydran a'r cyflenwr y tu ôl iddo.
Siaradwch â'n tîm ansawdd a pheirianneg
Os hoffech chi adolygu ein proses yn fwy manwl, neu os oes angen pecyn ansawdd arnoch ar gyfer eich cymhwyster cyflenwr eich hun, anfonwch eich llun, manylebau a chyrchfan atom. Bydd ein tîm peirianneg ac ansawdd yn ymateb gydag adborth manufacturability, cynllunio arolygu, ac opsiynau cyflwyno.Cysylltwch â'n tîm peiriannegi ddechrau.
Oherwydd yn y diwedd, penderfynir cywirdeb cydran gwenithfaen ymhell cyn y mesuriad terfynol - gan y system ansawdd a'i cynhyrchodd.
