Mae dewis y deunydd sylfaen yn un o'r penderfyniadau mwyaf canlyniadol wrth ddylunio peiriant manwl gywir. Mae'r sylfaen yn cario pob echelin, canllaw, gwerthyd a graddfa, ac mae ei ymddygiad o dan lwyth, dirgryniad a newid tymheredd yn diffinio cywirdeb nenfwd yr offer. Yr ateb byr i'r cwestiwn gwenithfaen yn erbyn haearn bwrw yw hyn: gwenithfaen yw'r dewis gorau pan mai cywirdeb uchel, dirgryniad isel a sefydlogrwydd dimensiwn hirdymor yw eich blaenoriaeth, tra mai haearn bwrw yw'r dewis gorau o hyd pan fydd angen tampio trwm ar gyfer llwythi sioc, geometregau cymhleth, neu pan fydd cost offer a chyfaint yn ffafrio dyluniad sy'n seiliedig ar gastio. Mae'r erthygl hon yn cymharu'r ddau ddeunydd y ffordd y mae peiriannydd dylunio yn eu gwerthuso: yn ôl priodweddau, ymddygiad mewn offer go iawn, ac yn ôl cyfanswm cost ac amser arweiniol.
Pam Mae'r Deunydd Sylfaenol yn Bwysig Mwy Na'r Eich Meddwl
Mewn peiriant CNC manwl gywir neu beiriant mesur cydlynu (CMM), mae'r strwythur mecanyddol fel arfer yn cyfrannu mwy at y gwall lleoli terfynol nag y mae'r system reoli yn ei wneud. Mae ehangu thermol y sylfaen yn symud yr arwynebau datwm yn uniongyrchol; sylfaen sy'n tyfu ac yn crebachu gyda thymheredd siop yn newid pob mesuriad a phob toriad. Mae dirgryniad trwy'r gwaelod yn ymddangos fel clebran ar rannau wedi'u peiriannu ac fel sŵn mewn data mesur. Ac mae ymlacio straen yn y deunydd yn newid geometreg dros fisoedd a blynyddoedd, a dyna pam mae angen ail-raddnodi rhai peiriannau'n aml tra bod eraill yn cynnal aliniad am ddegawd. Mae gwenithfaen a haearn bwrw yn trin y problemau hyn yn wahanol, a'r gwahaniaeth hwnnw yw craidd penderfyniad dethol cadarn.

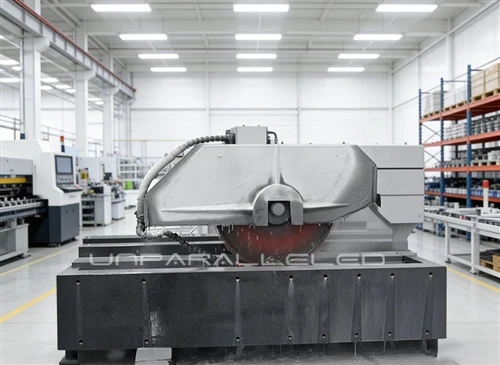

Sylfaen Peiriant Gwenithfaen: Cryfderau a Nodweddion
Mae sylfaen peiriant gwenithfaen fel arfer yn cael ei beiriannu o un bloc o wenithfaen du â graen mân, yn fwyaf cyffredin Jinan du (deunydd math G654). Ar ôl llifio, melino a malu, caiff y gwenithfaen ei lapio i lefelau gwastadrwydd sy'n anodd eu cyrraedd ar arwynebau metel o'r un maint.
Mae manteision ymarferol gwenithfaen yn perthyn i bedwar grŵp. Yn gyntaf, sefydlogrwydd dimensiwn: nid yw gwenithfaen yn rhydu a phrin y mae'n ymateb i leithder, felly unwaith y bydd sylfaen wedi'i sefydlogi ar ôl peiriannu, mae ei geometreg yn aros, a dyna pam mae gwenithfaen yn dominyddu mewn metroleg. Yn ail, ehangiad thermol isel: mae gwenithfaen du â graen mân yn ehangu tua 5 i 8 micrometers y metr fesul gradd Celsius, llai na hanner gwerth haearn bwrw llwyd, felly mewn siop gyda siglenni tymheredd arferol mae'r gwahaniaeth hwn yn unig yn cyfrif am gyfran ystyrlon o gyfanswm y gwall peiriant. Yn drydydd, ymddygiad dirgryniad: mae gan wenithfaen dampio mewnol uchel o'i gymharu â dur ac mae'n gwasgaru dirgryniad yn gyflym yn hytrach na chanu, sy'n dangos gorffeniad wyneb gwell a data mesur glanach. Pedwerydd, cywirdeb arwyneb mawr: mae gwenithfaen wedi'i lapio yn cyrraedd gwastadrwydd o dan un micromedr dros ardaloedd o un metr sgwâr neu fwy, gydag arwyneb matte, anadlewyrchol sy'n gweddu i systemau optegol a laser.
Mae terfynau gwenithfaen yr un mor real. Mae'n gryf mewn cywasgu ond yn wan mewn tensiwn, felly mae angen trwch adran hael ac ni ellir ei weldio na'i atgyweirio'n hawdd os caiff ei gracio. Rhaid cynllunio tyllau a mewnosodiadau wedi'u tapio ymlaen llaw a'u peiriannu, ac oherwydd bod gwenithfaen yn cael ei dorri o flociau yn hytrach na chast, mae geometregau cymhleth iawn gyda phocedi dwfn a sianeli mewnol yn ddrud neu'n amhosibl.
Sylfaen Haearn Bwrw: Cryfderau a Nodweddion
Mae haearn bwrw llwyd wedi bod yn ddeunydd offeryn peiriant rhagosodedig am fwy na chanrif am resymau da. Gellir ei fwrw i bron unrhyw siâp, gydag asennau, waliau, pocedi, sianeli oerydd, mowntiau modur a sianeli cebl i gyd wedi'u ffurfio yn y patrwm, ac mae ei gyfnod graffit yn rhoi dampio cynhenid rhagorol iddo yn erbyn dirgryniad amledd uchel. Mae ei gryfder mewn tensiwn a chywasgu hefyd yn caniatáu waliau teneuach nag y mae rheolau dylunio gwenithfaen yn ei ganiatáu, a dyna pam mae haearn bwrw yn dal i fod yn flaenllaw mewn canolfannau peiriannu confensiynol, peiriannau gwasg ac offer torri gêr.
Mae'r anfanteision yn ymddangos mewn gwasanaeth manwl gywir. Mae haearn bwrw yn ehangu tua 10 i 12 micromedr y metr fesul gradd Celsius, tua dwywaith cyfradd gwenithfaen du, ac mae'n rhydu pan fo'r lleithder yn uchel oni bai ei fod wedi'i baentio neu ei olew. Mae castiau hefyd yn cario straen mewnol; hyd yn oed ar ôl lleddfu straen a heneiddio, gall ailddosbarthu straen gweddilliol symud geometreg dros amser, a dyna pam mae gwelyau cast mawr yn aml yn heneiddio'n naturiol am fisoedd cyn peiriannu terfynol. Yn olaf, mae angen patrwm ar gyfer castio newydd, a dim ond pan fydd cyfaint cynhyrchu yn ddigon uchel i'w amorteiddio y gellir cyfiawnhau cost y patrwm.
Cymhariaeth Ochr yn Ochr
Mae'r tabl isod yn crynhoi'r gwahaniaethau ymarferol o ran dylunio offer. Mae gwerthoedd yn ffigurau peirianneg nodweddiadol ar gyfer gwenithfaen du â graen mân ac ar gyfer haearn bwrw llwyd yn y dosbarthiadau a ddefnyddir fel arfer ar gyfer seiliau peiriannau; mae graddau penodol yn amrywio, felly cadarnhewch bob amser yn erbyn y daflen ddata cyflenwr.
| Eiddo | Sylfaen Peiriant Gwenithfaen | Sylfaen Haearn Bwrw |
|---|---|---|
| Dwysedd | Tua 2,900 i 3,070 kg/m3 | Tua 7,100 i 7,300 kg/m3 |
| Ehangu thermol | 5 i 8 um/m fesul gradd C | 10 i 12 um/m fesul gradd C |
| Sefydlogrwydd thermol yn y gwasanaeth | Da iawn, nid yw geometreg yn symud llawer gyda thymheredd y siop | Gweddol, yn ymateb yn gyflymach i newidiadau tymheredd |
| Dirgryniad dampio | Uchel, dirgryniad yn dadfeilio'n gyflym, dim canu | Da, yn enwedig ar amledd uchel, yn well na dur |
| Cadw gwastadrwydd | Gwastadedd is-micromedr trwy lapio, sefydlog ers blynyddoedd | Yn gyraeddadwy trwy grafu, ond yn drifftio mwy dros amser |
| Cyrydiad a chynnal a chadw | Dim rhwd, cynnal a chadw isel, hawdd i'w lanhau | Mae rhwd heb baent nac olew, angen gofal arwyneb |
| Rhyddid geometreg | Isel i ganolig, gorau ar gyfer ffurfiau bloc a nodweddion planar | Uchel, asennau, waliau a siapiau cast cymhleth yn bosibl |
| Amser arweiniol peiriannu nodweddiadol | 3 i 8 wythnos yn dibynnu ar faint a chywirdeb | O wythnosau i fisoedd, mae gwneud patrymau yn ychwanegu amser ar gyfer dyluniadau newydd |
| Proffil cost | Rhagweladwy ar gyfer seiliau prismatig, yn codi'n serth gyda nodweddion cymhleth | Isel fesul uned ar gyfaint, uchel ar gyfer prototeipiau oherwydd cost patrwm |
| Atgyweirio | Anodd, rhaid cynllunio mewnosodiadau ymlaen llaw | Gellir ei weldio a'i ail-beiriannu mewn llawer o achosion |
Pa Ddeunydd ar gyfer Pa Offer
Mae'r ateb cywir yn dibynnu ar yr hyn y mae'r peiriant yn ei wneud. Mae'r dadansoddiad isod yn adlewyrchu'r dewisiadau a welwn yn gweithio'n ymarferol.
Canolfannau peiriannu CNC a pheiriannau melino. Ar gyfer offer CNC pwrpas cyffredinol, mae haearn bwrw yn parhau i fod yn flaenllaw oherwydd bod strwythurau rhesog cymhleth, ffyrdd cyfrwy integredig a chaledwch effaith yn bwysicach na sefydlogrwydd thermol yn y pen draw. Ar gyfer cymwysiadau CNC manwl iawn fel malu jig, troi diemwnt a melino mowldiau optegol pen uchel, asylfaen peiriant gwenithfaenyn sicrhau ymddygiad thermol gwell yn fesuradwy a chysondeb gorffeniad wyneb, ac mae llawer o adeiladwyr yn cyfuno gwely gwenithfaen gyda fframiau cast neu ddur lle mae angen caledwch.
Cydlynu peiriannau mesur. Gwenithfaen yw'r dewis cyffredinol bron, oherwydd bod y sylfaen a'r arwyneb gweithio yn aml yr un corff wedi'i lapio, mae'r amgylchedd yn cael ei reoli gan dymheredd, ac nid oes unrhyw lwythi effaith. Mae pob adeiladwr CMM blaenllaw yn defnyddio gwenithfaen, ac mae'r deunydd wedi profi ei hun dros ddegawdau o wasanaeth.
Offer torri laser ac ysgythru. Mae peiriannau laser yn cyfuno nenbontydd sy'n symud yn gyflym â llwybrau trawst sy'n sensitif i ddirgryniad a drifft thermol. Mae sylfeini gwenithfaen yn dal aliniad trawst yn fwy sefydlog na haearn bwrw mewn siopau gydag amrywiad tymheredd, ac yn goddef spatter ac oerydd yn well na haearn bwrw noeth.
Offer archwilio optegol a mesureg. Mae systemau golwg, microsgopau confocal a phroffiliomedrau yn elwa o wenithfaen oherwydd bod y signal mesur yn byw ar lefel is-micromedr, lle mae drifft thermol a risg rhwd haearn bwrw yn fygythiadau cyson, ac mae gwenithfaen yn darparu arwyneb glân, matte, anadlewyrchol y mae setiau optegol yn ei werthfawrogi.
Offer lled-ddargludyddion. Mae archwilio wafferi, camau cynnal lithograffeg ac offer mesureg bron yn gyffredinol wedi'u hadeiladu ar wenithfaen, wedi'u gyrru gan sefydlogrwydd dimensiwn ar raddfeydd nanomedr, arwynebau gronynnau isel sy'n gydnaws â ystafell lân ac inswleiddio trydanol. Dyma lle mae gan wenithfaen y fantais fwyaf amlwg ac anaml y caiff haearn bwrw ei ystyried.
Peiriannau gwasg, peiriannau gêr trwm ac offer cynhyrchu garw. Yn gyffredinol haearn bwrw yw'r ateb cywir yma: mae llwythi sioc, darnau gwaith trwm a gofynion strwythurol cymhleth yn ffafrio metel bwrw, ac mae gofynion cywirdeb fel arfer o fewn yr hyn y mae haearn bwrw yn ei ddarparu'n gyfforddus.
Rhestr Wirio Dewis Ymarferol
Pan fyddwch chi yn y cam dewis deunydd, gweithiwch drwy'r cwestiynau hyn yn eu trefn.
Un, pa gywirdeb sydd ei angen arnoch chi mewn gwirionedd? Os oes rhaid i'r peiriant ddal nodweddion o dan 5 micromedr neu fesur o dan 1 micromedr, mae mantais sefydlogrwydd gwenithfaen yn dod yn bendant; uwchlaw 20 micromedr, mae haearn bwrw fel arfer yn gwneud y gwaith am gost is.
Dau, sut olwg sydd ar eich amgylchedd tymheredd? Mae siop ar 20 a mwy neu finws 1 gradd C yn gyfeillgar i'r naill ddeunydd neu'r llall, ond mae un sy'n troi 5 gradd rhwng dydd a nos yn datgelu'r gwahaniaeth ehangu thermol yn gyflym.
Tri, pa mor gymhleth yw'r geometreg? Mae pocedi dwfn, asennau mewnol a nodweddion oddi ar yr echelin yn ffafrio castio, tra bod bloc prismatig gydag arwynebau datwm planar a phatrwm tyllau yn symlach ac yn gyflymach mewn gwenithfaen.
Pedwar, beth yw'r gyfaint cynhyrchu? Mae peiriannau manwl unwaith ac am byth a chyfaint isel yn ffafrio gwenithfaen oherwydd nad oes buddsoddiad patrwm, tra bod peiriannau confensiynol cyfaint uchel yn ffafrio haearn bwrw oherwydd bod cost y patrwm yn diflannu ar draws y fflyd.
Pump, pa lwythi ac effeithiau y bydd yn eu gweld, a ble bydd yn byw? Mae toriadau trwm tarfu ac effeithiau arddull y wasg yn gwthio tuag at haearn bwrw, tra bod llwythi manwl statig yn ffafrio gwenithfaen, ac mewn amgylcheddau llaith, cyrydol neu ystafell lân mae rhyddid gwenithfaen rhag cyrydiad a chynhyrchu gronynnau yn fantais wirioneddol.
Dyluniadau Hybrid yw'r Ateb Gorau yn Aml
Nid yw llawer o'r peiriannau manwl gorau bellach yn gorfodi dewis neu ddewis. Mae pensaernïaeth gyffredin yn rhoi gwely gwenithfaen lle mae'r arwynebau cyfeirio yn byw ac yn ei amgylchynu â ffrâm castio dur neu fwynau sy'n cario moduron, gorchuddion a chyfleustodau. Mae un arall yn ymgorffori rheiliau gwenithfaen neu stribedi cyfeirio i gorff haearn bwrw, gan ennill nodweddion mowntio sy'n gyfeillgar i fetel wrth gadw gwenithfaen lle gosodir cywirdeb. Mae castio mwynau, sy'n cyfuno agreg gwenithfaen gyda rhwymwr epocsi, yn cynnig rhyddid geometreg lefel castio gydag ymddygiad dampio a thermol yn agosach at garreg naturiol. Yr egwyddor yw dyrannu deunydd i swyddogaeth: mae arwynebau cyfeirio yn mynd i wenithfaen, mae caledwch strwythurol a geometreg gymhleth yn mynd i gastio metel neu fwynau.
Sut Rydym yn Cefnogi'r Ddau Benderfyniad
Fel gwneuthurwr seiliau peiriannau gwenithfaen, strwythurau metroleg gwenithfaen, cydrannau castio mwynau a serameg manwl gywir, rydym yn helpu cwsmeriaid i werthuso'r cwestiwn materol gyda mewnbwn peirianneg go iawn yn hytrach na hawliadau catalog. Mae ein tîm yn adolygu lluniadau a data llwytho, yn cynnig trwch adrannau a chynlluniau mowntio, yn cyflenwi tystysgrifau deunydd ac adroddiadau arolygu dimensiwn, ac yn cefnogi cynhyrchu peilot a chyfaint. Ar gyfer seiliau gwenithfaen rydym yn peiriannu, yn malu ac yn gollwng pob arwyneb hanfodol yn fewnol ac yn integreiddio mewnosodiadau wedi'u edafu, pocedi aer, sianeli oeri a phadiau mowntio modur. Ar gyfer adeiladwyr sydd angen asylfaen CNC manwl gywirneu strwythur metroleg gwenithfaen, rydym yn darparu adroddiadau dimensiwn llawn a thystysgrifau graddnodi gwastadrwydd gyda phob dosbarthiad.
Gofyn am Adolygiad Dylunio a Dyfynbris
Os ydych chi'n pwyso gwenithfaen yn erbyn haearn bwrw ar gyfer llwyfan peiriant newydd, anfonwch eich llun amlinellol, map llwyth disgwyliedig, targedau cywirdeb a disgrifiad o'r amgylchedd gweithredu atom. Bydd ein tîm peirianneg yn dychwelyd argymhelliad materol, asesiad dichonoldeb o dyllau a mewnosodiadau, cynllun gwastadrwydd a chywirdeb dangosol, a dyfynbris gydag amser arweiniol, fel arfer o fewn ychydig ddyddiau gwaith. Nid oes unrhyw gost ar gyfer y cam gwerthuso lluniadu hwn, a dyma'r ffordd gyflymaf i ddarganfod ai gwenithfaen yw'r buddsoddiad cywir ar gyfer eich offer.
