Mae plât wyneb gwenithfaen, ymyl syth gwenithfaen, sgwâr gwenithfaen a bloc V gwenithfaen i gyd yn rhannu un swydd: i fod yn iawn. Ddim yn gywir yn fras, ac nid yn gywir yn unig ar y diwrnod cyflwyno, ond yn iawn i o fewn micron ac yn dal yn iawn flynyddoedd yn ddiweddarach, fel y gellir ymddiried ym mhopeth sy'n cael ei fesur, ei alinio neu ei ymgynnull yn eu herbyn. Mae'r lefel honno o gywirdeb yn cael ei hadeiladu gam wrth gam, yn y deunydd, yn y gorffeniad ac yn yr arolygiad. Mae'r erthygl hon yn esbonio sut mae offer mesur gwenithfaen manwl 1 μm yn cael eu gwneud a'u gwirio.
Beth yw offer mesur gwenithfaen, a ble mae pob un yn cael ei ddefnyddio
Offer mesur gwenithfaen yw'r arwynebau cyfeirio tawel y tu ôl i lawer iawn o waith manwl gywir, ac mae gan bob math ei swydd ei hun. Mae plât wyneb gwenithfaen yn darparu awyren gyfeirio fflat ar gyfer archwilio, gosodiad a chydosod, ac mae'n cefnogi mesuryddion uchder, dangosyddion neu stilwyr wrth fesur. Mae ymyl syth gwenithfaen yn gwirio uniondeb arwynebau, canllawiau a gwelyau peiriant, lle bydd hyd yn oed bwa bach yn ymddangos yn yr echelin gorffenedig. Mae sgwâr gwenithfaen, gan gynnwys sgwariau meistr a thri-sgwâr, yn gwirio perpendicwlar rhwng wynebau a rhwng echelinau, a dyna sy'n cadw geometreg peiriant yn onest. Mae bloc V gwenithfaen yn dal rhannau silindrog fel y gellir archwilio roundness, runout ac aliniad canol.
Pam y gall gwenithfaen wasanaethu fel cyfeirnod cydosod, archwilio a graddnodi
Mae gwenithfaen yn ennill y rôl honno trwy gyfuniad o eiddo nad yw llawer o ddeunyddiau eraill yn eu cynnig ar unwaith. Mae'n sefydlog o ran dimensiwn, felly nid yw'r cyfeirnod yn ymgripio dros amser. Nid yw'n rhydu, nid yw'n magnetig, ac ni fydd yn burr nac yn tolc pan osodir cydran fetel arno. Mae ei ehangiad thermol yn isel, ac mae'n lleihau dirgryniad yn dda, felly mae stiliwr yn setlo'n gyflym ac mae'r darlleniad yn lanach. Mewn ystafell lân, labordy mesureg neu ardal ymgynnull brysur, mae'r rhinweddau hynny'n cadw'r cyfeirnod yn ddibynadwy mewn amodau a fyddai'n peryglu arwyneb dur yn araf.
Y dangosyddion sy'n penderfynu a yw offeryn yn cyrraedd lefel micron
Pan fernir offeryn mesur, set fach o ddangosyddion sy'n gwneud y rhan fwyaf o'r gwaith. Flatness yw'r un canolog ar gyfer plât arwyneb, gan ddisgrifio pa mor bell y mae'r wyneb yn gadael o awyren wir. Mae sythrwydd yn berthnasol i ymylon syth ac i ymylon platiau. Mae paraleliaeth a pherpendicwlar yn penderfynu a yw wynebau sgwâr neu floc yn cysylltu â'i gilydd yn gywir. Mae garwedd wyneb yn effeithio ar sut mae rhan yn llithro, yn eistedd ac yn gwisgo'r cyfeirnod. Ac mae'r tymheredd y cymerir y mesuriad ohono yn eistedd o dan bob un ohonynt, oherwydd ychydig iawn y mae ffigur gwastadrwydd a ddyfynnwyd heb dymheredd penodedig yn ei ddweud. Gall offeryn sydd wedi'i wneud yn dda gael ei gamliwio o hyd gan nifer a gymerwyd o dan yr amodau anghywir.
Pam mae 1 μm yn dibynnu ar lapio llaw medrus
Temtasiwn yw meddwl mai mater o fod yn berchen ar y peiriant iawn yw cywirdeb, ond ar y micron olaf nid yw hynny ond hanner y stori. Mae peiriannau'n dod ag arwyneb yn agos at fflat; ni allant yn hawdd gymryd y cam olaf heb beryglu'r union afluniad y maent i fod i'w ddileu. Y cam hwnnw yw lapio dwylo, ac mae'n dibynnu'n fawr ar y person sy'n ei wneud. Mae lapper profiadol yn darllen yr arwyneb, yn barnu lle mae'n rhaid i ddeunydd ddod i ffwrdd o hyd, yn rheoli'r pwysau a'r sgraffiniol, ac yn gweithio yn erbyn cyfeiriad nes bod yr arwyneb yn iawn. Mae'r un peiriant, sy'n cael ei drin â dwylo gwahanol, yn cynhyrchu canlyniadau gwahanol. Dyna pam mae offeryn gwenithfaen manwl uchel yn gymaint o grefftwaith ag y mae'n rhan wedi'i weithgynhyrchu, a pham mae'n werth holi am y profiad y tu ôl i'r wyneb.
O malu garw i orffen â llaw: sut mae cywirdeb yn cael ei adeiladu

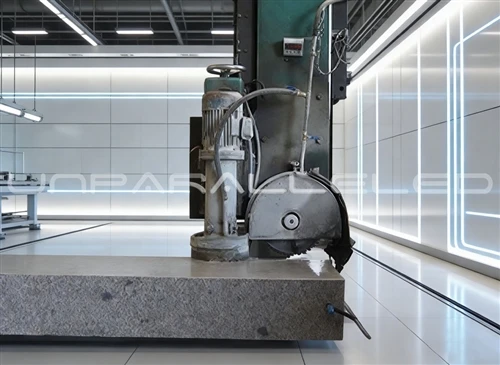

Nid yw offeryn gwenithfaen yn syml wedi'i dorri a'i sgleinio. Dewisir y deunydd yn gyntaf ar gyfer yr eiddo a'r cadernid cywir, yna ei dorri i faint, ac yna ei roi trwy ddilyniant rheoledig: rhyddhad straen, peiriannu garw, sefydlogi, malu manwl gywir, lapio llaw ac yn olaf arolygu. Mae pob cam yn bodoli i ddelio â straen mewnol, oherwydd bydd straen sy'n cael ei adael yn y garreg yn cael ei ryddhau yn ddiweddarach, a bydd wyneb a oedd yn wastad pan adawodd y ffatri yn symud yn araf. Mae rhuthro neu hepgor y camau hyn yn cynhyrchu arf sy'n mesur yn dda ar ddanfoniad ac yn drifftio ar ôl.
Pam mae rheoli tymheredd, ynysu dirgryniad ac olrhain yn anhepgor
Mae micron yn llai nag effaith newid tymheredd cymedrol ar blât mawr, felly mae amgylchedd yr arolygiad terfynol yn rhan o'r cywirdeb, nid manylyn cefndir. Mae tymheredd a lleithder rheoledig yn cadw'r deunydd a'r offer mesur mewn cyflwr hysbys. Mae ystafell ddirgrynol, sŵn isel yn atal symudiad allanol rhag mynd i mewn i'r darlleniad. Ac olrheinedd yw'r hyn sy'n troi rhif yn dystiolaeth: rhaid i'r offerynnau a ddefnyddir gynnwys tystysgrifau graddnodi dilys y gellir eu dilyn yn ôl i system fesureg genedlaethol. Heb y tri chyflwr hynny, ni all hyd yn oed offeryn sydd wedi'i orffen yn dda gael ei ardystio'n onest, ac mae'r mesuriad yn dod yn farn yn hytrach na ffaith.
Offer archwilio heb ei ail a rheoli ansawdd
Ar UNPARALELED, mae dilysu offeryn mesur yn defnyddio offer a ddewiswyd ar gyfer y cywirdeb y mae'n rhaid iddynt ei brofi. Mae'r arolygiad yn seiliedig ar gymharydd Mahr o'r Almaen gyda chydraniad 0.5 μm, offer mesur Mitutoyo, lefel electronig WYLER ac interferomedr laser Renishaw. Mae'r offerynnau hyn yn cael eu cwmpasu gan dystysgrifau graddnodi y gellir eu holrhain i'r system fesureg genedlaethol, ac fe'u defnyddir mewn amgylchedd a reolir gan dymheredd a lleithder, ynysu dirgryniad a sŵn isel fel bod y canlyniadau'n adlewyrchu'r offeryn yn hytrach na'r ystafell. Mae'r deunydd, y peiriannu, y lapping llaw a'r data terfynol i gyd yn cael eu cadw i'r un safon, oherwydd nid yw cyfeiriad ond cystal â'r cam gwannaf wrth ei wneud.
Sut i ddefnyddio, glanhau, storio ac ail-wirio offeryn mesur gwenithfaen
Mae offeryn da yn aros yn dda dim ond os caiff ei drin yn dda, ac mae ychydig o arferion yn gwneud y rhan fwyaf o'r gwahaniaeth. Gadewch i'r offeryn a'r amgylchedd mesur gyrraedd cydbwysedd tymheredd cyn ei ddefnyddio, yn enwedig ar ôl ei gludo, fel bod y darlleniad yn cael ei gymryd mewn cyflwr sefydlog. Ceisiwch osgoi gosod llwythi trawiad trwm neu rannau metel miniog ar yr wyneb, a all naddu ymyl neu wyneb. Cadwch yr wyneb yn lân ac yn sych ar ôl ei ddefnyddio, oherwydd bydd olew, llwch a graean a adawyd arno yn effeithio ar fesuriad ac yn cyflymu traul. Ail-archwiliwch offer manwl uchel ar gylchred rheolaidd a osodwyd gan eich system ansawdd eich hun neu ofynion labordy, yn hytrach nag aros i broblem ymddangos. A phan fydd yn rhaid symud plât neu sgwâr mawr, defnyddiwch y pwyntiau codi cywir fel nad yw'r llwyth yn canolbwyntio mewn un ardal neu'n taro'r offeryn yn erbyn rhywbeth caled.
Gofynnwch am y Catalog Offer Mesur Gwenithfaen neu wybodaeth graddnodi
Os ydych chi'n nodi cyfeirnod gwenithfaen ar gyfer ystafell fesureg, adran ansawdd, CMM neu linell gynulliad, y man cychwyn cywir yw golwg glir o'r hyn rydych chi'n ei brynu. Gofynnwch i ni am y Catalog Offer Mesur Gwenithfaen ANGHYFARTAL neu'r ddogfennaeth raddnodi sydd y tu ôl i'n hoffer. Pan fyddwn yn cynhyrchuymylon syth gwenithfaenasgwariau gwenithfaen manwl gywir, gallwn ddogfennu'r deunydd, y broses a'r data arolygu sy'n profi'r cywirdeb. Anfonwch eich lluniad, targed cywirdeb ac amodau gwaith atom, a byddwn yn paru offeryn i'r swydd.
